初心者の方でも安価で簡単に作製できるろ過装置です。
小さい水槽で投げ込み式ろ過装置を使っている場合のステップアップに丁度いいと思います。
- 安価に作るために、材料はできるだけ百円ショップで揃えました。
- 簡単にということで、接着剤を使いません。
- 水漏れの心配を減らすため、上部設置型とします。
今回、自作の対象とした水槽は、金魚を二匹飼っている小型の水槽（30×20×20cm）です。
小さい水槽にマッチした上部設置型のろ過装置の選択肢は殆ど無いので自作は良い解決策だと思います。
完成図（概略）
|
 |
| 斜め上から見たろ過装置の全体像 | ろ過装置の断面カット |
作業上の注意や失敗（教訓）など
- 不織布たわしは、研磨剤入りや除菌効果のあるものは避けてください。
- 水槽とプラケースの位置関係を曖昧にしたまま作業を開始したため、穴開けが終わった後で揚水管と水槽が干渉することに気づきました。新たにケースを買うのも面倒だったので、プラ板を載せて使うことにしました。今のところ大きな水漏れはありませんが、ちょっと心配なのでシーリング材を使うかも知れません。
- 穴を開けるのはキリを使った方がいいです。ドリルは止めた方が無難です。溶けたプラスチックが刃の溝で固まってえらい目にあいましたから。
- 穴を開ける場所をマークするのに千枚通しを使ったのですが、力を入れ過ぎてケースの底にヒビを入れてしまいました。
- 砂利の厚みを忘れていて、揚水管の端が砂利に埋まってしまいました。
- 揚水管の上端がどれくらいの高さになるか検討せずに作製したため、揚水管の上端がフタと干渉してしまいました。
- 当初、物理ろ過ユニットのオーバーフロー対策を忘れていました。
- 穴の径が小さい（2mm）と上手くシャワーになりません。
- サイフォン内の排水管上端を斜めにカットしたら、給排水がバランスして垂れ流し状態になってしまいました。
- 目詰りを防ぐため、物理ろ過用のフィルターはシャワー穴の前（上？）が良いです。
- 当初、サイフォンの水が上手く切れずにいつまでもゴボゴボいってました。水面の波打ちが原因だと考えて、排水口の手前に波打ちを防ぐべく不織布（換気扇のフィルター）を置いたところ効果がありました。ただ、不織布が汚れた場合に排水に問題が生じるかも知れないので、代案を検討中です。
- 生物ろ過ユニットの底に隙間を設けたのは、汚泥が溜まるかどうかの確認のためなのですが、隙間を作らなければ、ゴボゴボならなかったかも知れません。
- 水槽のフチに合わせてプラケース底面の足部に切り欠きを入れましたが、切り欠きの深さを変えて全体が斜めになるようにした方が安心が増すかなと思いました。
- 物理フィルターに不織布たわしを使いましたが、換気扇のフィルター＋どんとキャットでも良かったかなと思っています。
- 揚水管等を留めるための軟質塩ビ管は、水の漏れる隙間ができないようにできるだけ水平に切る必要があります。この点、ちょっと練習が必要かも知れません。
- pvc管を曲げるときは、アイロンで熱すると上手くいきます。設定温度を中＋スチームで転がしながら熱してください。ゴム紐を通しておくのを忘れずに。
- 揚水管から水が吹き上がるので、ペットボトルを切って上に被せるものを置きました。
作業風景
水槽より少し長めを選びました。
千枚通しでマークしてたら、ヒビを入れてしまったので、その後はリューターでマーキングしました。
リューターで穴を開けてたら、溶けたプラスチックが刃にくっついてえらい目にあったので、その後はキリで開けました。
マークした全てに穴を開けたわけではありません。
刃を使うと、尖すぎてやりづらいです。
穴の位置がまずかったので開け直しました。
間違えて開けた穴はそのままです。
大きな水漏れは生じていません。
設置したときに全体を揚水管側が少し高くなるようにするとベターです。
材料はその辺りにあったパッケージです。
JW_CADを使いました。
千枚通しでケガいて、キリで穴を開けていきます。
その後は、糸鋸で切ってヤスリで整えます。
リューターを使う場合は、木工用の方が良かったです。
これから切り出して使いました。
発泡スチロールでもできなくはありませんでしたが、底との隙間が真ん中あたりにできやすくてちょっと大変でした。

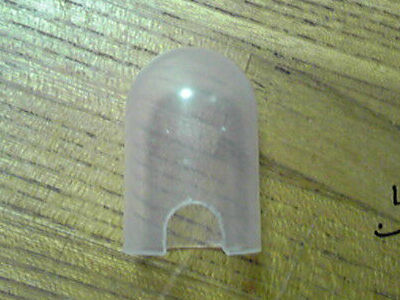

その辺にあったスプレーのキャップを使いました。
長い注ぎ口のところを切断して使いました。
色付きパイプが欲しかったので使いましたが、アクリル管で問題ありません。
追記）
ウェット＆ドライの有効性について疑問を感じたので、サイフォン管は外しました。
2cmくらいに切った塩ビホースに厚紙を丸めて突っ込んで、ポンチで穴開け。
これをスチームアイロンでコロコロ熱して曲げます。
吹出口は、曲げた後にカッターナイフで斜めに削ります。
曲げる前にカットすると曲げた方向とズレることがあります。
追記）

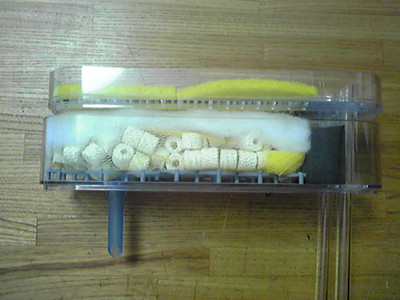

スケルトン仕様に変更しました。
上段の物理ろ過ユニットは、見栄えを良くしようと思って上半分を切って低くしています。
追記）
低くしたのは、失敗でした。
後日、切っていないものに変更しています。
結果、ゴボゴボはなくなりました。
水はね防止の内蓋は、後から別のものに変更しています。見栄え良くしたかったからです。
水槽の掃除もしたので、水草などがフィルタリングされています。
使った材料（金額がないのは百円）
- プラケース（2個） 222×75×45
- 不織布たわし ソフトタイプ 9×14.3×0.4cm 12枚入り
- どんとキャット（駆除ネット） 49×14.2×2.7cm
- プラ板 300×200×1.2
- エアチューブ GEX ソフトチューブ（GX-72） 5×4×4.5ｍ 399円
- 二又分岐 ニッソー AQ-01 250円
- ろ過材（生物ろ過用） Zicra 900ml 2,310円
- アクリル管 10×7 350円
- 軟質PVC管（透明ホース） 13×9 280円／ｍ
- PVC管 5×3 170円
- 発泡ゴム or 発泡スチロール 60×100×15くらい
- スプレーのキャップ
- そこら辺にあったパッケージ
ペットボトル（水はね防止用）- クリアフォルダ（水はね防止用）
- はさみ
- カッターナイフ
- キリ
- ヤスリ（丸、平）
- ポンチ（透明ホースに穴を開ける）
- プラスチックハンマー
- 糸のこ（アクリル管の切断、大きな開口用）
- ゴムひも（2～3mm径、15cmくらい。PVC管を曲げるときに潰れないよう中に通しておく）
- 油性ペン
- テンプレート（揚水管を通す穴を描くために使う）
- 千枚通し
- ニッパー
使った材料・工具（なくてもいいけどあると便利なモノ）
ボルト＆ナット 4mm（キリで開く穴の径）、ボルト１つにナット２つ。水槽のフタの取っ手にした。- ゴムひも（水槽のフタの取っ手にした）
- リーマー（4～25mm。穴開けには手放せない。）
- アクリル用のカッター（直線には使い易い）
- カッターナイフの刃。短く折って刃を潰し、穴のバリ取りに使う。
- リューター（またはグラインダー＆フレキシブルシャフト）とビット（木工用の円筒型ヤスリが使い易かった）。リーマーとヤスリ、キリがあれば、無くても問題なし。
作製後記）
- 当初はアクリル管を使わずに、透明塩ビ管を揚水管に使う予定でした。ところが、細い塩ビ管の場合は、エアーで浮いてくる（曲がる）のを防止するために錘が必要になりそうだったので、今回は取りやめました。
- 材料費は、ろ材を除いて2,000円くらいでした。
- これに交通費と時間が掛かっていることを考えると……、コスト的にはどうなんでしょうね。
- 私は、楽しかったし、理解も深まったので満足しています。
追記）
- 肝心のろ過能力ですが、それほど大きな期待は禁物です。
それは、エアーリフトポンプで得られる流量が、投げ込み式で確保されている流量を大きく超えるとは考えられないためです。 - 投げ込み式ろ過装置とのろ過能力の差は、ろ材の差に左右される部分が大きいのではないでしょうか。
追記２）
- 今回の自作ろ過装置は、水を吐き終わってから次に吐き終わるまで（１サイクル）は約30秒でした。
生物ろ過ユニットの水が貯まる部分の容量は約250ccだったので、ろ材が充填されていることを考慮（容積率50％と仮定）すると、１分間に250cc（１時間に15リットル）くらいの水が流れていることになります。
予備実験では、もう少し水量が取れていた（400cc/分くらいだった）んですけどね。
水槽には約10リットルの水が入っていますから、１時間に１回転半ということになります。
ちょっと少ないですかね。 - あちこちで、理想は１時間に６～10回転と書いてあるのを見かけますけど、投げ込み式のフィルター（ろ過装置）の処理水量を考えると、この程度でも大丈夫なのではないかと思います。
- 今のエアーリフトポンプの揚水力ではどうしようもないという話でもあります……。
追記３）
- 本作は、揚水管を上のトレーで固定していますが、下のトレーで固定した方が良かったかも知れません。
下のトレーを覗いたり、上のトレーを動かしたりがやりくいです。
